Kích thước thang máy tiêu chuẩn

Bạn biết gì về kích thước thang máy

Được hiểu là thông số kích thước, số đo chính xác của hố thang máy (hay còn được gọi giếng thang) và diện tích cabin tương ứng với chiều rộng, chiều sâu và chiều cao của thang máy. Việc nắm bắt chính xác thông tin kích thước thang máy sẽ giúp chủ đầu tư chọn đúng loại , tải trọng thang máy phù hợp.

Trên thực tế, mỗi thương hiệu sản xuất thang máy đều có kích thước tiêu chuẩn khác nhau cho mỗi loại tùy thuộc vào tải trọng của thang. Đối với thang máy nhập khẩu nguyên chiếc từ nước ngoài của các thương hiệu nổi tiếng, trong quá trình thi công chủ đầu tư cần tuân thủ yêu cầu lắp đặt của hố thang. Thang máy liên doanh linh hoạt hơn, có thể làm thang máy theo kích thước thực tế của hố thang

Tiêu chuẩn kích thước các loại thang máy

Mỗi loại thang máy đều có những kích thước tiêu chuẩn là khác nhau. Sau đây là thông tin kích thước thang máy tiêu chuẩn cho mỗi loại gồm thang máy gia đình, bệnh viện, chung cư, khách sạn.

Kích thước thang máy gia đình

Thang máy gia đình thường có kích thước nhỏ, phục vụ các thành viên trong gia đình di chuyển lên xuống một cách nhanh chóng, tiện lợi. Thang máy thích hợp sử dụng cho người già yếu, trẻ nhỏ, hạn chế vấp té cầu thang. Hiện nay thang máy gia đình có 3 mức tải trọng phổ biến là 200kg, 300 kg hoặc 450kg.

Thang máy gia đình 200kg

Được xem kích thước thang máy có tải trọng nhỏ nhất hiện nay, chỉ chở được tối đa từ 2 – 3 người trong 1 lần di chuyển. Thường được lắp đặt trong nhà diện tích nhỏ, cải tạo với kích thước tiêu chuẩn bao gồm:

Kích thước hố thang có chiều rộng 1300mm và sâu 1100mm. Kích thước cabin lần lượt là 900mm x 600mm x 2200mm (rộng x sâu x cao). Kích thước cửa thang máy có chiều rộng là 600 và chiều cao 2100mm.

Thang máy gia đình 300kg

Phù hợp với những gia đình có diện tích từ 50 – 60m2 và 4 - 5 thành viên. Có 2 phương án bố trí thang máy gia đình 300kg là đối trọng sau và đối trọng đặt ở bên hông với các kích thước tiêu chuẩn khác nhau.

Đối với thang máy gia đình đối trọng sâu, thì hố thang có kích thước tiêu chuẩn là 1500 mm x 1400 mm (rộng x sâu). Kích thước cabin 1100 mm x 900 mm (rộng x sâu) và kích thước cửa là 700mm x 2100mm.

Đối với thang máy có đối trọng đặt ở phía bên hông, kích thước tiêu chuẩn sẽ là hố thang 1700mm x 1200mm. Cabin thang máy 1100mm x 900mm và kích thước cửa thang 800mm x 2100mm.

Thang máy gia đình 450 kg

Được xem là một trong những loại thang máy có tải trọng lớn được lắp đặt trong không gian sống gia đình. Thiết bị chứa được 6 – 7 người trong cùng 1 lúc với 3 phương án bố trí và kích thước khác nhau:

Đối trọng sau (hố thang rộng rãi thoải mái): Hố thang 1800mm x 1500mm (chiều rộng x chiều sâu). Kích thước cabin 1400 x 1000mm x 2200 (rộng x sâu xcao). Cửa thang 800mm x 2100mm.

Đối trọng sau (chiều rộng hố hẹp bị hạn chế): Hố thang 1500mm x 1800mm (chiều rộng x chiều sâu). Kích thước cabin 1100mm x 1300mm (chiều rộng x sâu) và chiều 2200 (cao). Cửa thang 700mm x 2100mm.

Đối trọng đặt hông: Kích thước hố thang chiều rộng x chiều sâu là 2000mm x 1300mm. Kích thước cabin chiều rộng x chiều sâu x chiều cao là 1400 x 1000mm x 2200. Kích thước cửa thang: 800mm x 2100mm.

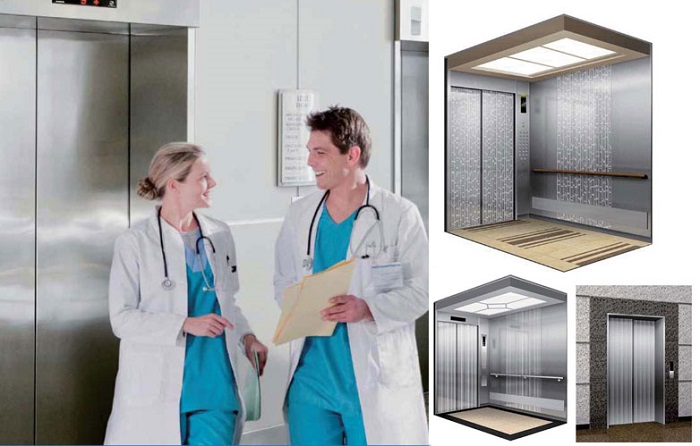

Kích thước thang máy bệnh viện

Thang máy cho bệnh viện là thiết bị không thể thiếu giúp chuyên chở người bệnh, bác sĩ y tá, băng ca. Kích thước thang máy tiêu chuẩn cho bệnh viện cũng giống như gia đình đòi hỏi yêu cầu nhất định. Hiện nay thang máy bệnh viện có 2 loại chính là thang có phòng máy hoặc không có phòng máy. Mặc dù cùng tải trọng nhưng kích thước thang máy tiêu chuẩn bệnh viện có kích thước khác nhau. Cụ thể:

Thang máy bệnh viện 1000kg

Thang máy bệnh viện có phòng máy: Cửa thang máy 1000mm x 2100mm; Cabin 1100mm x 2100mm; Hố thang máy 1900 x 2550mm; hố pit thang máy 4200/1400 - 4400/1500 mm.

Thang máy bệnh viện không có phòng máy: Cửa thang máy 1000mm x 2100mm; Cabin 1100 mm x 2100 mm; Hố thang máy 2000 x 2550 mm; hố pit thang máy 4200/1400 - 4400/1500 mm.

Thang máy bệnh viện 1500kg

Thang máy có phòng máy: Cửa thang máy 1200mm x 2100mm; Cabin thang máy 1400 mm x 2300 mm; Hố thang máy 2200 x 1500mm; hố pit của thang máy 4200/1400 - 4400/1500 mm.

Thang không có phòng máy: Cửa thang máy 1200mm x 2300mm; Cabin 1400 mm x 2300 mm; Hố thang máy 2300 x 2800 mm; hố pit của thang máy 4200/1500 - 4400/1500 mm.

Kích thước thang máy khách sạn

Ngoài hức năng vận chuyển hành khách hay hàng hóa, thang máy khách sạn còn góp phần nâng cao chất lượng, giá trị thẩm mỹ cho không gian. Vì vậy kích thước của thang máy khách sạn đạt tiêu chuẩn theo quy định là điều cực kỳ quan trọng. Dưới đây là thông số kích thước thang máy tiêu chuẩn cho khách sạn:

Thang máy khách sạn 550kg

Số lượng hành khách tối đa 7 người/ 1 lượt.

Hố thang máy khách sạn có kích thước: 1800mm x 1600mm (rộng x sâu).

Kích thước cửa cabin thang máy 550kg: 800mm x 2100mm (rộng x sâu).

Kích thước cabin gồm chiều rộng x sâu x chiều cao: 1400mm x 1100mm x 2200mm.

Chiều cao OH: thang không phòng máy là 4000mm và có phòng máy 3600mm.

Chiều sâu hố pit: 1400 mm.

Thang máy khách sạn 750kg

Số lượng hành khách tối đa từ 9-10 người/ lượt

Kích thước hố thang máy khách sạn 750kg (rộng x sâu) 1900mm x 2000mm

Kích thước cửa cabin lần lượt là 900mm x 2000mm với chiều rộng x chiều sâu

Kích thước của cabin thang máy rộng x sâu là 1400mm x 1350mm.

Chiều cao: 4500mm.

Chiều sâu hố pit: 1600 mm.

Lời kết

Trên đây là những thông tin kích thước thang máy tiêu chuẩn cho một vài loại thang máy. Để được tư vấn chi tiết kích thước cho thang máy phù hợp với công trình, hãy liên hệ với Tân Lộc Phát.
